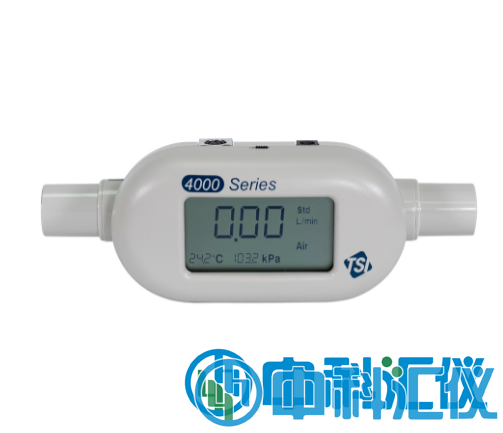

美國TSI 4000/4100系列實驗室和通用質量流量計讀數準確到2%，4ms的快速響應時間，適用于各種氣體流動測量應用。
美國TSI 4000/4100系列實驗室和通用質量流量計產品簡介：
TSI公司出產的4000/4100系列質量流量計適用于各種氣體流動測量應用。無論是測量實驗室還是制造車間的氣流，TSI 的通用質量流量計都能提供準確的測量結果，并有多種數據輸出選項。
TSI質量流量計準確到讀數的 2%，而且擁有更大的量程。4ms 的快速響應時間，確保它能準確測量波動氣流，尤其適合于閉環控制系統和集成于流量測量設備。
此外，TSI質量流量計具有很低的壓降，把管網背壓及其對系統的影響降到很小。
1、RS232接口：提供數字輸出、進行選項配置：
設置模擬輸出的零點和換算
設置開始/停止測量的流量觸發值
設置LCD顯示的刷新率
設置模擬和數字輸出的采樣速度
選擇氣體校準
選擇標準或體積流量測量
設置4140/4143型顯示單位：L/min或cm3 /min
計算體積
美國TSI 4000/4100系列實驗室和通用質量流量計產品特性：
4ms快速響應
準確到讀數的±2%
高及限負荷比
低壓降
流量的模擬信號輸出
流量、體積、壓力、溫度等的
通用數字輸出
NIST校準證書
提供LabVIEW驅動
美國TSI 4000/4100系列實驗室和通用質量流量計技術參數：
1、4140/4143/4040/4043/4045型：
4140/41403 | 4143/41433 | 4040 | 4043 | 4045 | ||
入口/出口直徑 | 6.4 mm | 9.525 mm | 22mm ISO漸縮 | 12.7 mm | 19.1 mm | |
氣體校準 | 空氣、O2 、N2(41403還包括N2O) | 空氣、O2 、N2(41433還包括N2O) | 空氣、O2 、N2 、空氣和 O2 的混合氣體
| |||
LCD 顯示單位 | L/min，Std L/min，cm3 /min,Std cm3 /min | L/min，Std L/min | ||||
流量測量
| 范圍 | 0.01~20 Std L/min | 0 ~300 StdL/min | 0 ~200 StdL/min | 0 ~300 StdL/min | |
誤差
| 空氣和 O2 : 讀數的± 2% 或 0.005 StdL/min,較大值 N2 O,N2 : 讀數的± 3% 或 0.010 Std L/min,較大值 | 空氣和 O2 ：讀數的±2%或 0.05 Std L/min,較大值 空氣 /O2 混合氣體,N2 ：讀數的± 3% 或 0.1 StdL/min,較大值
| ||||
響應時間 | 4ms(滿量程的 63%) | 4ms (滿量程的 63%) | ||||
尺寸 | 127 × 49 × 32mm | 182 × 63 × 53mm | ||||
體積測量* | 范圍 | 0.01~99.9 L | ||||
誤差 | 讀數的± 2% | |||||
壓力測量 | 范圍 | 50~199 kPa (*對壓強) | ||||
誤差 | ± 1kPa | |||||
響應時間 | <4ms(63% *終值，階躍變化) | |||||
溫度測量 | 范圍 | 0~50℃ | ||||
誤差 | ± 1℃(流量大于 1 Std L/min) | |||||
響應時間 | <75ms(63% *終值，階躍變化) | |||||
模擬輸出 | 0~10V 直流，僅流量。跨度可調(通過 RS232) | |||||
數字輸出 | RS232 | |||||
直流電源輸入 | 7.5 ± 1.5V，電流峰值 300mA | |||||
* 僅能通過RS232獲得
2、4020/4120系列：
4121y | 4122y | 4021y | 4024y | ||
入口/出口直徑 | 6.4 mm | 9.525 mm | 22mm ISO漸縮 | 19.1 mm | |
氣體校準 | 空氣 y=1、O2 y=2、N2 y=6( 訂購時請通過 y 值來選擇空氣、O2 或 N2 ) | ||||
流量測量
| 范圍 | 0.01~20 Std L/min | 0 ~300 Std L/min | ||
誤差 | 空氣和 O2 ：讀數的± 2% 或 0.005 Std L/min,較大值 N2：讀數的± 3% 或 0.010 Std L/min,較大值 | 空氣和 O2 ：讀數的± 2% 或0.05 Std L/min,較大值 空氣 /O2 混合氣體,N2 ：讀數的± 3% 或 0.1 Std L/min,較大值 | |||
響應時間 | 4ms(滿量程的 63%) | ||||
尺寸 | 127 × 49 × 29mm | 182 × 63 × 38mm | |||
體積測量* | 范圍 | 0.01~99.9 L | |||
誤差 | 讀數的± 2% | ||||
溫度測量
| 范圍 | 0~50℃ | |||
誤差 | ± 1℃(流量大于 1 Std L/min) | ||||
響應時間 | <75ms(63% *終值，階躍變化) | ||||
模擬輸出 | 0~4VDC，僅流量?？缍瓤烧{(diào)(通過 RS232) | ||||
數字輸出 | RS232 | ||||
直流電源輸入(用戶提供) | 5.0VDC ± 0.25V，電流峰值 300mA | ||||
推*過濾器 | HEPA 級別的過濾器 | ||||
附件 | RS232 和模擬輸出接口電纜 | ||||
* 僅能通過RS232獲得
美國TSI 4000/4100系列實驗室和通用質量流量計配置清單：
1、包含附件：
交流適配器，RS232和模擬輸出接口電纜，粒子過濾器，操作手冊，串口命令設置手冊，NIST 校準證書
2、可選附件：
PN 4199：電池組(包含 6 節 AA 電池)
PN 1319201：4140/4143 攜帶箱
PN 1319176：4040/4043/4045 攜帶箱
